REFUERZO DE ABERTURAS SIMPLES*
ASME B31.4
SISTEMAS DE TUBERIAS DE TRANSPORTE DE HIDROCARBUROS
LIQUIDOS, GAS LICUADO DEL PETROLEO,
AMONIACO ANHIDRO Y ALCOHOLES
(REFUERZO DE CONEXIONES "RAMALES" A LINEAS PRINCIPALES)

  Con este método usted diseña:
  · Refuerzos requeridos para conexiones (ramales) a líneas principales.

  Este método describe los requerimientos para el diseño de refuerzos para conexiones (ramales) a tuberías   principales que transportan liquidos tales como: petróleo crudo, condensados, gasolina natural, Gas Licuado del   Petróleo (GLP), alcoholes líquidos, amoniaco anhidro líquido, y productos derivados del petróleo.

  Además usted obtiene:

• Los espesores de pared requeridos (Línea y Ramal)
• Area Requerida de refuerzo
• Area Disponible de Refuerzo
• Area Seccional de las soldaduras disponibles para el refuerzo
• Area Seccional del material adicionado como refuerzo
• Area Disponible Total
• Dimensiones del Refuerzo Adicional (De ser necesario)
• Tamaño del filete de Soldaduras ( Externo y filete del refuerzo-si es necesario)

  Adicionalmente, tiene la posibilidad de:

  · Chequear conexiones de ramales existentes para diferentes condiciones .
  · Chequear diseños de refuerzos de ramales, modificando cualquiera de los siguientes parámetros:

· Presión de Diseño (interna).
· Temperatura de Diseño.
· Espesores (Línea Principal y Ramal).
· Diametros (Línea Principal y Ramal).
· Especificación del material : Línea Principal y Ramal.
· Material del Refuerzo Adicional.
· Tolerancia a la Corrosión (Línea Principal y Ramal).

  NOTA: Los valores de los Esfuerzos Admisibles de la Línea Principal y el Ramal están de acuerdo con el Código ASME   B31.4 en el rango de temperaturas : -20°F a 250°F.

---

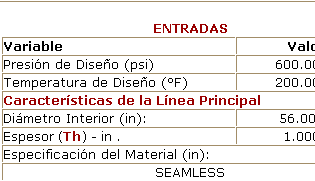

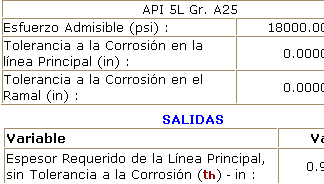

LA HOJA DE SALIDA DE DATOS ES COMO LA SIGUIENTE :

ENTRADA PARA EL METODO DE CALCULO
REFUERZO DE ABERTURAS SIMPLES*
(REFUERZO DE CONEXIONES "RAMALES" A LINEAS PRINCIPALES)

Por :
Compañía :
Fecha :		01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 JAN FEB MAR APR MAY JUN JUL AUG SEP OCT NOV DEC
Cliente :
Referencia :		Caso :
Presión Interna Manométrica de Diseño :		UNITS Rating psi bar kPa
Temperatura de Diseño :		° F C K R
Características de la Línea Principal
Diámetro Interno (id):		in ft mm
Espesor (Th):		in ft mm
Especificación del Material :		** SEAMLESS ** API 5L Gr. A25 API 5L Gr. A ASTM A 53 Gr. A ASTM A 106 Gr. A API 5L Gr. B ASTM A 53 Gr. B ASTM A 106 Gr. B API 5LU Gr. U80 API 5LU Gr. U100 API 5L Gr. X42 API 5L Gr. X46 API 5L Gr. X52 API 5L Gr. X56 API 5L Gr. X60 API 5L Gr. X65 API 5L Gr. X70 ASTM A 106 Gr. C ASTM A 524 Gr. I ASTM A 524 Gr. H ** FURNACE BUTT WELDED, CONTINUOS WELDED ** ASTM A-53 API 5L Classes I and II ** ELECTRIC RESISTANCE WELDED AND ELECTRIC FLASH WELDED ** API 5L-Gr. A25 API 5L-Gr. A ASTM A 53-Gr. A ASTM A 135-Gr. A API 5L-Gr. B ASTM A 53-Gr. B ASTM A 135-Gr. B API 5L-Gr. X42 API 5L-Gr. X46 API 5L-Gr. X52 API 5L-Gr. X56 API 5L-Gr. X60 API 5L-Gr. X65 API 5L-Gr. X70 API 5LU-Gr. U80 API 5LU-Gr. U100 ** ELECTRIC FUSION WELDED ** ASTM A 139 Gr. A ASTM A 139 Gr. B ASTM A 671 ASTM A 672 ** SUBMERGED ARC WELDED ** API 5L Gr. A. API 5L Gr. B. API 5L Gr. X42. API 5L Gr. X46. API 5L Gr. X52. API 5L Gr. X56. API 5L Gr. X60. API 5L Gr. X65. API 5L Gr. X70. API 5LU Gr. U80. API 5LU Gr. U100. ASTM A 381 Gr. Y35 ASTM A 381 Gr. Y42 ASTM A 381 Gr. Y46 ASTM A 381 Gr. Y48 ASTM A 381 Gr. Y50 ASTM A 381 Gr. Y52 ASTM A 381 Gr. Y60 ASTM A 381 Gr. Y65
Tolerancia a la Corrosión:		in ft mm
Características del Ramal
Diámetro Externo (Od):		in ft mm
Espesor (Tb):		in ft mm
Especificación del Material :		** SEAMLESS ** API 5L Gr. A25 API 5L Gr. A ASTM A 53 Gr. A ASTM A 106 Gr. A API 5L Gr. B ASTM A 53 Gr. B ASTM A 106 Gr. B API 5LU Gr. U80 API 5LU Gr. U100 API 5L Gr. X42 API 5L Gr. X46 API 5L Gr. X52 API 5L Gr. X56 API 5L Gr. X60 API 5L Gr. X65 API 5L Gr. X70 ASTM A 106 Gr. C ASTM A 524 Gr. I ASTM A 524 Gr. H ** FURNACE BUTT WELDED, CONTINUOS WELDED ** ASTM A-53 API 5L Classes I and II ** ELECTRIC RESISTANCE WELDED AND ELECTRIC FLASH WELDED ** API 5L-Gr. A25 API 5L-Gr. A ASTM A 53-Gr. A ASTM A 135-Gr. A API 5L-Gr. B ASTM A 53-Gr. B ASTM A 135-Gr. B API 5L-Gr. X42 API 5L-Gr. X46 API 5L-Gr. X52 API 5L-Gr. X56 API 5L-Gr. X60 API 5L-Gr. X65 API 5L-Gr. X70 API 5LU-Gr. U80 API 5LU-Gr. U100 ** ELECTRIC FUSION WELDED ** ASTM A 139 Gr. A ASTM A 139 Gr. B ASTM A 671 ASTM A 672 ** SUBMERGED ARC WELDED ** API 5L Gr. A. API 5L Gr. B. API 5L Gr. X42. API 5L Gr. X46. API 5L Gr. X52. API 5L Gr. X56. API 5L Gr. X60. API 5L Gr. X65. API 5L Gr. X70. API 5LU Gr. U80. API 5LU Gr. U100. ASTM A 381 Gr. Y35 ASTM A 381 Gr. Y42 ASTM A 381 Gr. Y46 ASTM A 381 Gr. Y48 ASTM A 381 Gr. Y50 ASTM A 381 Gr. Y52 ASTM A 381 Gr. Y60 ASTM A 381 Gr. Y65
Tolerancia a la Corrosión :		in ft mm
Característica del Refuerzo (De ser Necesario)
Material :		ASTM SA-285 Gr. C ASTM SA-515 Gr. 55 ASTM SA-515 Gr. 60 ASTM SA-515 Gr. 65 ASTM SA-515 Gr. 70 Other
Si usted escoge otro, llene las siguiente información:
Otro (Definido por el usuario) Esfuerzo admisible :
		psi

Si usted está completamente seguro presione enviar, si no refrescar.

  * Este método se desarrolló de acuerdo con los procedimientos del Código "ASME for Pressure Piping, B31.4 ".
Sistemas de tuberías de transporte de Hidrocarburos líquidos, Gas Licuado del Petroleo, Amoníaco Anhidro, y   Alcoholes.



  Para más información acerca de este método, escríbanos a : mechcal@copcoltd.com
